В енергийните системи,токови трансформатории напреженови трансформатори обикновено се използват за осигуряване на безопасно и точно измерване и контрол на тока и напрежението. Въпреки че тези две устройства се припокриват по функции, те имат значителни разлики в дизайна, принципите на работа и сценариите на приложение.

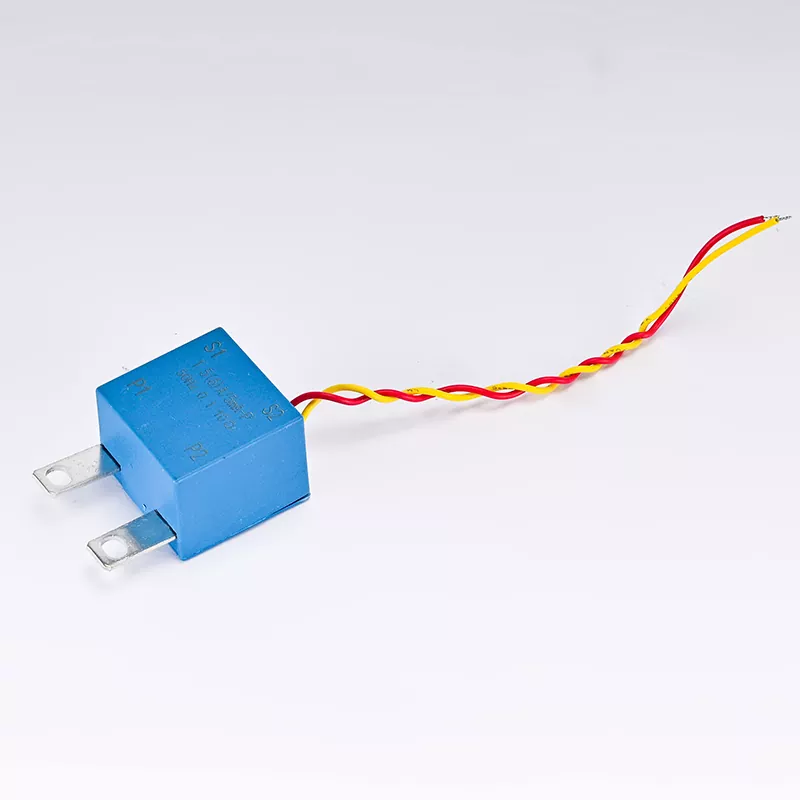

По принцип токовият трансформатор (CT) е устройство, което преобразува големи токове в малки токове и работи на принципа на електромагнитната индукция. В енергийните системи CT често се използват за измерване на големи токове за защита и контрол на вериги. Първичната намотка на CT е директно свързана последователно във веригата, докато вторичната намотка е свързана към измервателен уред или защитно устройство. Когато токът преминава през първичната страна, съответният ток се генерира от вторичната страна съгласно принципа на електромагнитната индукция. Трансформатор на напрежение (VT) е устройство, което преобразува високо напрежение в ниско напрежение, също на принципа на електромагнитната индукция. VT се използват за измерване на високи напрежения в енергийни системи, за да се гарантира безопасност и точност. Първичната намотка на VT е свързана паралелно във веригата, докато вторичната намотка е свързана към измервателен уред или защитно устройство. Когато има напрежение на първичната страна, съответното напрежение се генерира на вторичната страна според принципа на електромагнитната индукция.
Двете имат различни цели за измерване.Токови трансформаторисе използват главно за измерване на ток за наблюдение и защита на енергийни системи. Те могат да се използват за измерване на ток, измерване на енергия, защита от късо съединение и защита от претоварване. Изходният ток на CT обикновено е стандартизиран до 5 ампера или 1 ампер, за да бъде съвместим със стандартните измервателни уреди и защитни устройства.
Напреженовите трансформатори се използват главно за измерване на напрежение за наблюдение и защита на енергийни системи. Те могат да се използват за измерване на напрежение, измерване на енергия, наблюдение на изолацията и защита от пренапрежение. Изходното напрежение на VT обикновено е стандартизирано до 100 волта или 100/√3 волта, за да бъде съвместимо със стандартни измервателни уреди и защитни устройства.
Двете имат различни дизайнерски фокуси. Токовите трансформатори трябва да вземат предвид безопасността на тока при проектирането. Тъй като КТ са директно свързани последователно във веригата, те трябва да могат да издържат на тока на късо съединение във веригата. Първичната страна на CT обикновено е проектирана с по-голяма площ на напречното сечение, за да се намалят съпротивлението и загубата на топлина, като същевременно се гарантира безопасна работа при условия на късо съединение.
Напреженовите трансформатори трябва да вземат предвид безопасността на напрежението при проектирането. Тъй като VT са свързани паралелно във веригата, те трябва да могат да издържат на свръхнапрежения във веригата. Обикновено има изолация с висока якост на изолация между първичната и вторичната страна на VT, за да се осигури безопасна работа при условия на високо напрежение. В областта на приложението токовите трансформатори се използват широко в различни връзки на електроенергийната система, включително електроцентрали, подстанции и разпределителни мрежи. Те могат да бъдат инсталирани на оборудване като предавателни линии, трансформатори и двигатели, за да наблюдават и предпазват това оборудване от претоварване и късо съединение. Трансформаторите на напрежение също се използват широко в различни връзки на електроенергийната система, особено в ситуации, когато трябва да се измерват и контролират високи напрежения. Те могат да бъдат инсталирани в подстанции и разпределителни мрежи за наблюдение и защита на енергийните системи от пренапрежения и изолационни повреди.
По отношение на грешката,токов трансформаторгрешката идва главно от влиянието на магнитното насищане и вторичното странично натоварване. За да се намали грешката, CT обикновено се проектира с по-висока магнитна пропускливост и по-ниско вторично странично съпротивление. Точността на CT обикновено е между 0,2% и 0,5%, което е достатъчно за повечето приложения на електроенергийната система. Грешката на трансформатора на напрежение идва главно от влиянието на магнитното насищане и вторичното натоварване, както и загубата на изолация между първичната и вторичната страна. За да се намали грешката, VT обикновено се проектира с висока магнитна пропускливост и ниско вторично съпротивление и се използват материали с висока изолационна якост. Точността на VT обикновено е между 0,2% и 0,5%, което е достатъчно за повечето приложения на електроенергийната система.
По отношение на изискванията за проверка на поддръжката, поддръжката на токовия трансформатор обикновено включва проверка на връзките на първичната и вторичната страна и гарантиране, че CT не е магнитно наситен или повреден. Калибрирането на CT обикновено се извършва след инсталиране и по време на редовна поддръжка, за да се гарантира точността на измерването. Поддръжката на трансформатор на напрежение обикновено включва проверка на връзките на първичната и вторичната страна и гарантиране, че VT не е магнитно наситен или повреден. Калибрирането на VT обикновено се извършва след инсталиране и по време на редовна поддръжка, за да се гарантира точността на измерването.
