Заключващи релета, които осигуряват ефективно средство за поддържане на състояние на превключвател с ниска консумация на енергия, са съществена част от електрическите и електронни системи. Заключващите релета използват кратък импулс, за да превключат състоянията и да останат в крайната си позиция без постоянна енергия, за разлика от традиционните релета, които се нуждаят от източник на постоянно напрежение, за да поддържат състоянието си. Тази статия разглежда употребите и предимствата на заключващите релета, както и как те се настройват и нулират.
След като бъде задействано, заключващото реле - наричано също бистабилно реле - запазва позицията си дори когато захранването е прекъснато. Set и reset са двете му стабилни състояния. Управляващите импулси карат релето да превключва между тези състояния.
Заключващите релета работят чрез един от двата основни механизма:
1. Реле с една намотка
Заключващото реле с една намотка работи с една намотка, която получава импулси с променлива полярност, за да промени състоянието си.
- Настройка на релето (включено състояние): положителен импулс на напрежение захранва бобината, премествайки вътрешните контакти в зададената позиция.
- Нулиране на релето (изключено състояние): импулс с отрицателно напрежение (или импулс с обратна полярност) премества контактите обратно в позиция за нулиране.
След като релето бъде превключено, то остава в това състояние, докато друг импулс не го промени.
2. Заключващо реле с двойна намотка
Релето с двойна намотка има две отделни намотки - една за настройка и една за нулиране.
- Настройка на релето (състояние ВКЛЮЧЕНО): Кратък импулс към "настроената" бобина премества вътрешните контакти във включено положение.
- Нулиране на релето (състояние ИЗКЛЮЧЕНО): Кратък импулс към бобината за "нулиране" премества контактите обратно в положение ИЗКЛ.
Тъй като контактите задържат позицията си магнитно или механично, не е необходимо непрекъснато захранване за поддържане на състоянието.
- Енергийна ефективност: Тъй катозаключващи релетане изискват постоянно захранване, за да поддържат състоянието си, те консумират по-малко енергия в сравнение с традиционните релета.
- Ниско генериране на топлина: Намалената консумация на енергия означава минимално натрупване на топлина, което подобрява издръжливостта.
- Стабилна работа: Заключващите релета остават в последната си позиция дори при прекъсване на захранването.
- Идеални за системи, работещи с батерии: способността им да поддържат състояние без непрекъснат ток ги прави идеални за устройства, захранвани с батерии.
Няколко индустрии използват заключващи релета, включително:
Енергийноефективните уреди и интелигентните системи за осветление са примери за домашна автоматизация.
Индустриален контрол: Енергоефективното превключване е необходимо за автоматизирани системи и машини.
Приложения за мрежово реле и комутиране на сигнали в телекомуникациите.
Автомобилна електроника: електрически системи и управление на електрически прозорци.
Заключващи релетаса популярна опция в енергочувствителни приложения, тъй като предлагат ефективно средство за поддържане на състояния на веригата без постоянно захранване. Те са от съществено значение, защото могат да се настройват и нулират с малко енергия, независимо дали в комуникационни мрежи, домашни уреди или индустриална автоматизация. Познаването на начина им на работа гарантира, че се използват възможно най-ефективно в различни електрически и електронни приложения.

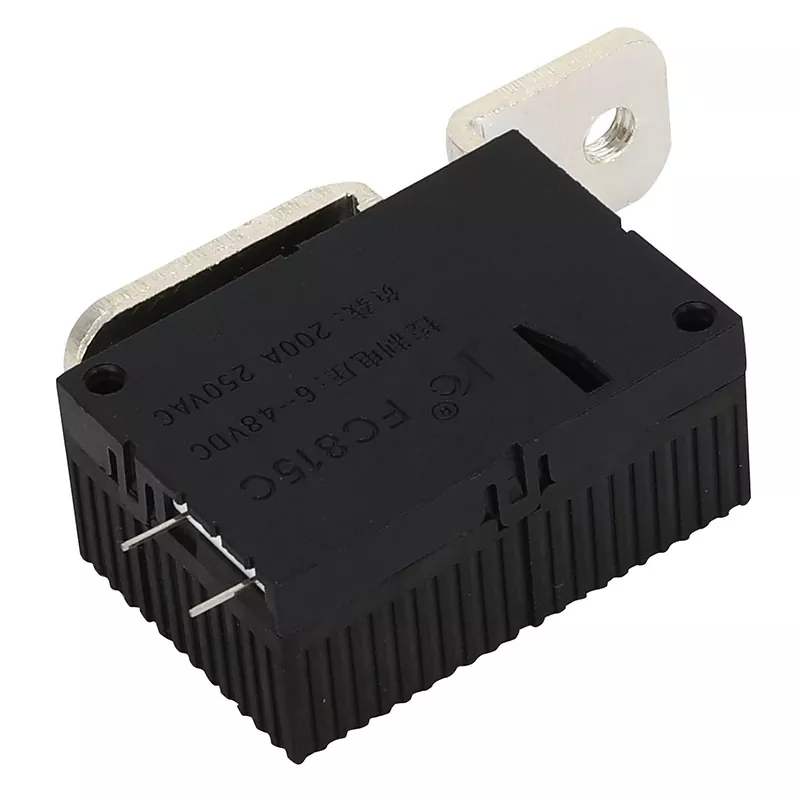

Face Electric Co., Ltd. винаги се е придържала към политиката за качество на "непрекъснати иновации и прагматично управление" и е създала индустриални маркови продукти с бизнес философията за оцеляване чрез осигуряване на качество и развитие чрез широкомащабно производство. Понастоящем заключващите релета, независимо проектирани и разработени от нашата компания, могат да предоставят различни спецификации от 16A до 200A, от които клиентите да избират. Продуктите на компанията отговарят на изискванията на директивата на ЕС ROHS и продуктите на компанията са получили национални патенти за изобретения и сертификати за патенти за полезни модели; Посетете нашия уебсайт на адрес www.facerelay.com, за да научите повече за нашите продукти. За запитвания можете да се свържете с нас наlydia@face-relay.com.
